Schémas hydrauliques

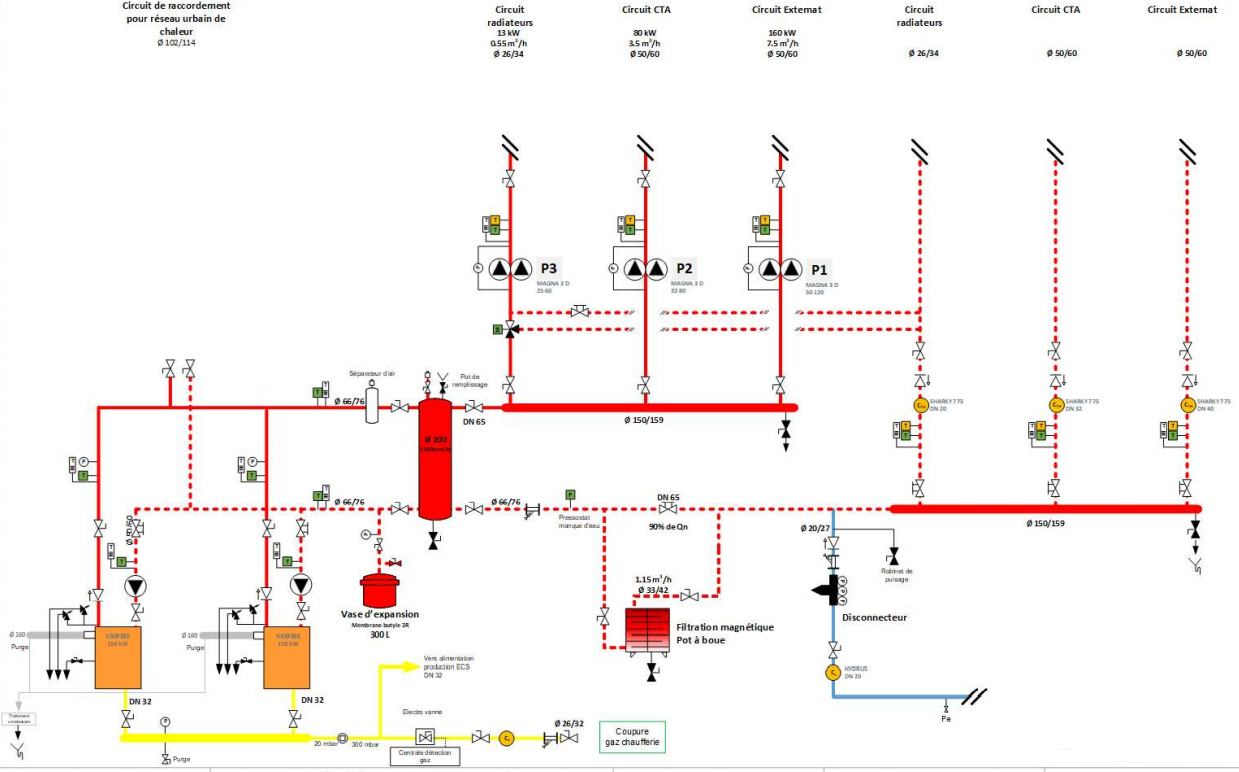

Chaufferie bâtiment restauration

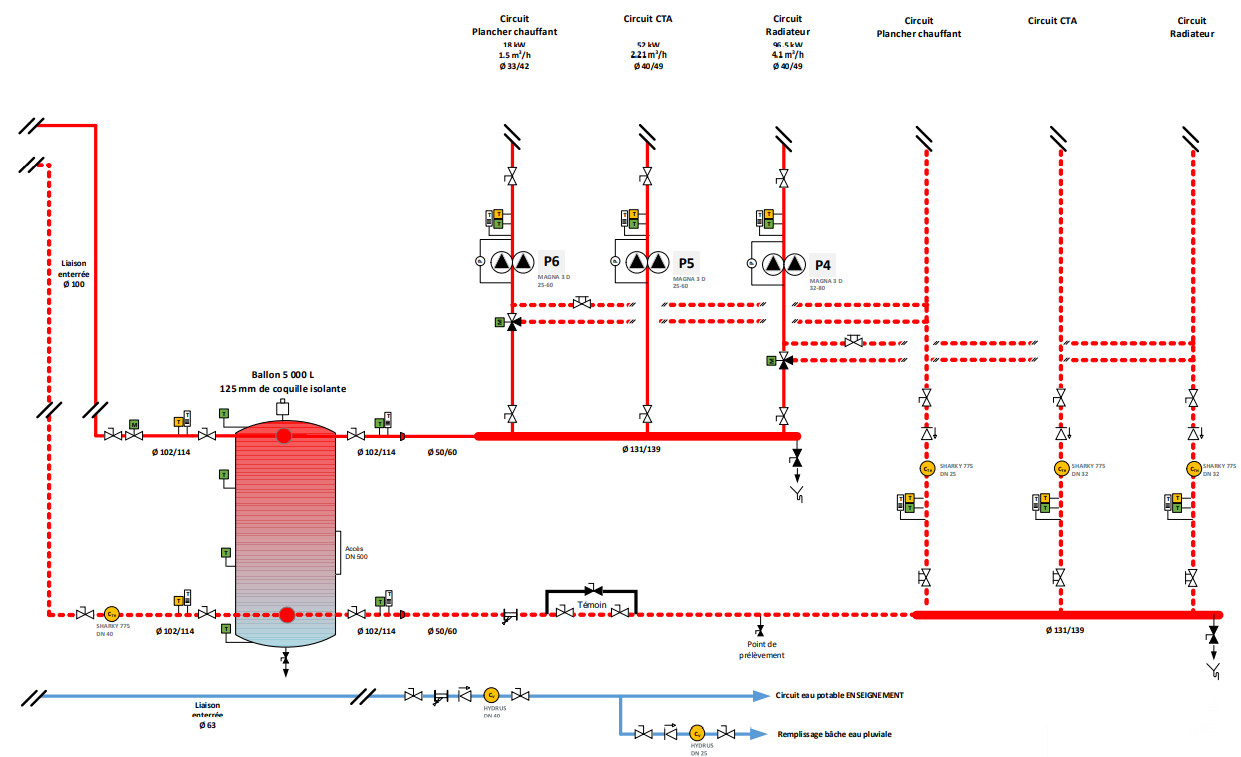

Sous station bâtiment enseignement
Chaufferie - Production de chaleur
Chaudières
o Gestion de la cascade : suivant programmation Atlantic
o Fonctionnement de la régulation : autonome
o Communication : Modbus RTU
o Ordre de Marche / arrêt : Contact sec donné par la GTC
o Consigne production chaud : signal 0-10V
o Valeur de la consigne occupation : Suivant température extérieure

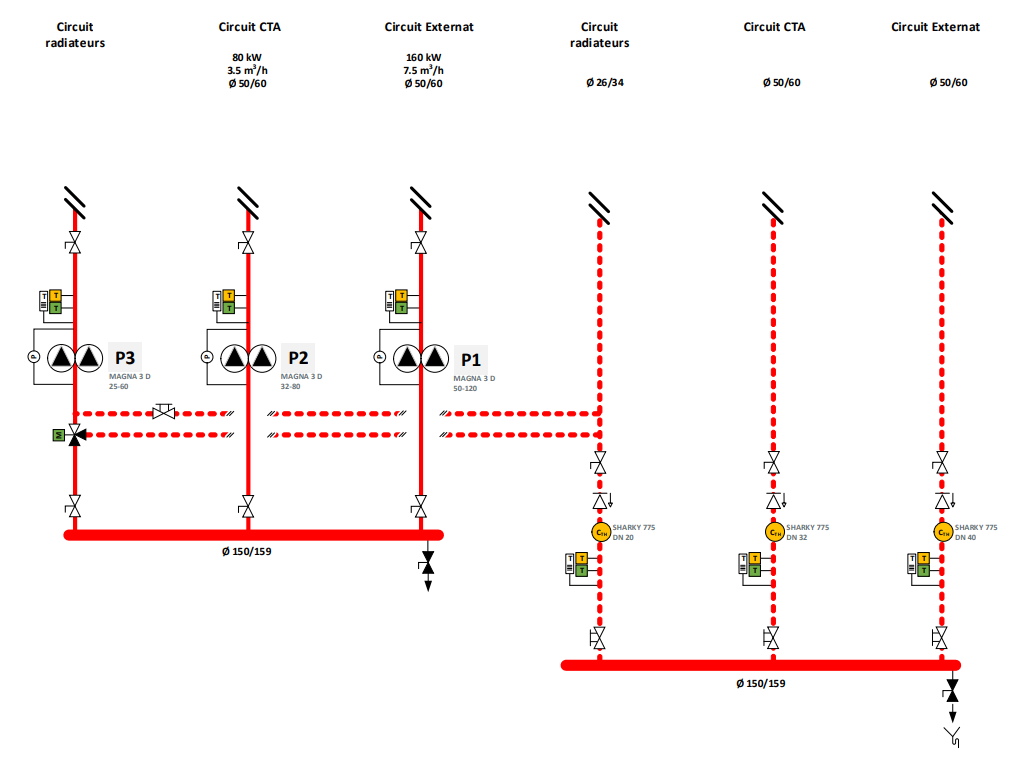

Chaufferie - Distribution de chaleur
Circuit Enseignement - Externat
Gestion pompe double : P1
o Gestion : fonctionnement si vanne 2 voies terminale
ouverte en sous-station Enseignement
o Fonctionnement : pression variable
o Communication : Modbus
o Permutation des pompes : 168 h (hebdomadaire) et sur défaut
Régulation primaire de température
o Non - Suivant température production
Régulation terminale de température
o Suivant gestion ballon tampon pilotant la vanne 2 voies
Circuit Batteries CTA
Gestion pompe double : P2
o Gestion : fonctionnement si 1 vanne 2 voies terminale
ouverte
o Fonctionnement : pression variable
o Communication : Modbus
o Permutation des pompes : 168 h (hebdomadaire) et sur défaut
Régulation primaire de température
o Non - Suivant température production
Régulation terminale de température
o Gestion : suivant loi d’air sur chaque CTA
Circuit Radiateurs
Gestion pompe double : P3
o Gestion : fonctionnement sur horloge occupation /
inoccupation et période de vacances
o Fonctionnement : pression variable
o Communication : Modbus
o Permutation des pompes : 168 h (hebdomadaire) et sur défaut
Régulation primaire de température
o Gestion : suivant température de production – 2°K
o Fonctionnement : proportionnel, signal 0-10V
o Activation : sur fonctionnement pompe P3
Régulation terminale de température
o Gestion : sur robinet thermostatique manuel

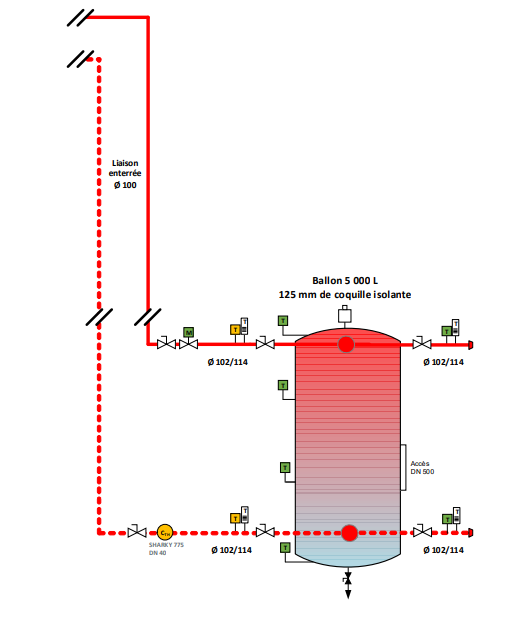

Sous station - Production de chaleur
Vanne primaire entre ballon de découplage et pompe de charge Enseignement
o Gestion : suivant température ballon et T° extérieure
o Seuil : Température de production – 1°C à +/-1°C pendant 300 s.

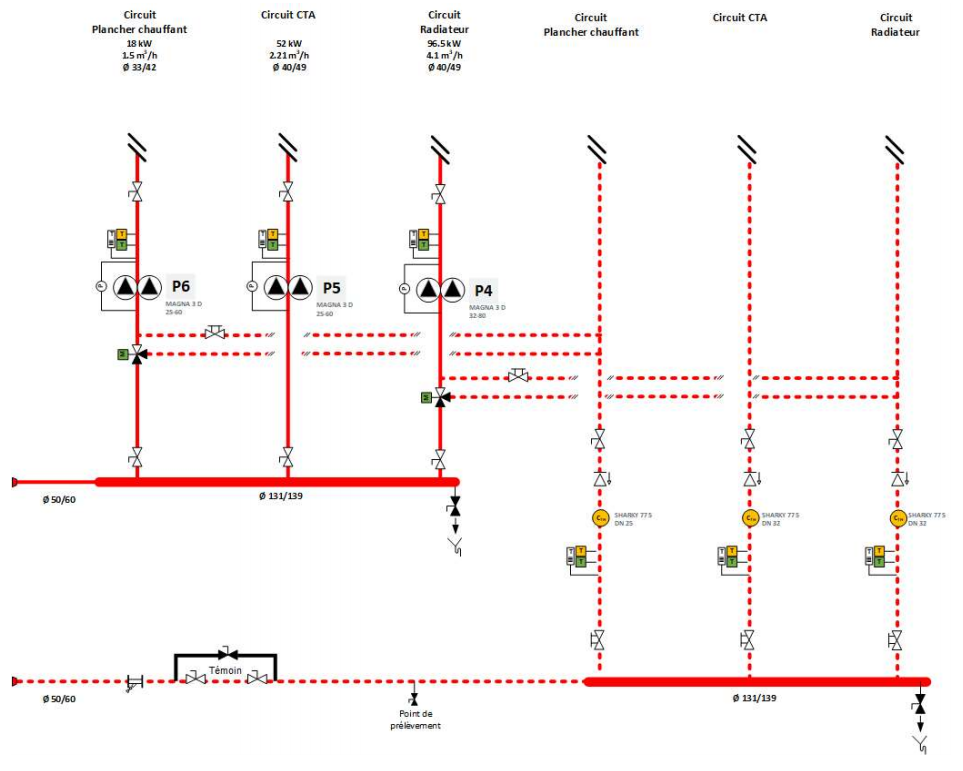

Sous station - Distribution de chaleur
Circuit Radiateurs
Gestion pompe double : P4
o Gestion : fonctionnement sur horloge occupation /
inoccupation et période de vacances et suivant
la température terminale la plus défavorable
o Fonctionnement : pression variable
o Communication : Modbus
o Permutation des pompes : 168 h (hebdomadaire) et sur défaut
Régulation primaire de température
o Gestion : suivant température de production – 5°K
o Fonctionnement : proportionnel, signal 0-10V
o Activation : sur fonctionnement pompe P3
Régulation terminale de température
o Gestion : sur robinet thermostatique manuel (salle de
classe)
Consigne occupation 20°C
suivant sonde sans afficheur avec dérogation de
+/- 2°K suivant la consigne (administration)
Inoccupation – 7°K
Circuit Batteries CTA
Gestion pompe double : P5
o Gestion : fonctionnement si 1 vanne 2 voies terminale
ouverte
o Fonctionnement : pression variable
o Communication : Modbus
o Permutation des pompes : 168 h (hebdomadaire) et sur défaut
Régulation primaire de température
o Non - Suivant température production
Régulation terminale de température
o Gestion : suivant loi d’air sur chaque CTA
Circuit Plancher chauffant
Gestion pompe double : P6
o Gestion : fonctionnement si 1 vanne 2 voies terminale
ouverte
o Fonctionnement : pression variable
o Communication : Modbus
o Permutation des pompes : 168 h (hebdomadaire) et sur défaut
Régulation primaire de température
o Gestion : suivant température de production – 2°K
et limite haute température < 35°C
o Fonctionnement : proportionnel, signal 0-10V
o Activation : sur fonctionnement pompe P6
Régulation terminale de température
o Gestion : Consigne occupation 20°C
suivant sonde sans afficheur avec dérogation de
+/- 2°K suivant la consigne
Inoccupation – 5°K
